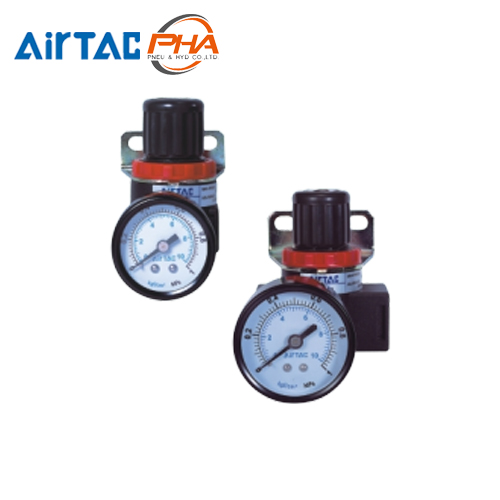

AirTAC - R ตัวปรับแรงลม รุ่น AR, BR series
AirTAC - R ตัวปรับแรงลม รุ่น AR, BR series
- The structure is delicate and compact, which is convenient for installation and application
- The pressed-in- self-locking mechanism can prevent the abnormal movement of the set pressure caused by external in-terfere
- In addition to standard type, lower pressure type is optional (The highest adjustable pressure is 0.4 MPa)
-
Specifications | AirTAC - R ตัวปรับแรงลม รุ่น AR, BR Series
รุ่นสินค้า ขนาดเกลียว หน่วยที่ใช้ เกจวัดความดัน ชนิดเกลียว อัตราการไหล สูงสุด l/min แรงดันใช้งาน (MPa) หมายเหตุ AFR1500 1/8" - MPa
- Psi
- Bar- แบบกลม - PT
- NPT
- BSPP3000 0.05 ~ 0.85 *มีชุดติดตั้ง (Bracket) AFR2000 1/4" 3000 0.05 ~ 0.85 BFR2000 1/4" 4000 0.05 ~ 0.85 BFR3000 3/8" 4000 0.05 ~ 0.85 BFR4000 1/2" 12000 0.05 ~ 0.85 -
Ordering code | AirTAC - R ตัวปรับแรงลม รุ่น AR, BR Series
Example : AR1500 / AR2000 / BR2000
How to Select: AR(1) 2000(2) L(3) [ ](4) P(5)
(1) Model (2) Port size (3) Type code (4) Scale (5)Thread AR: A series Regulator 1500: 1/8" Blank: Standard (0.9 MPa)
L: Lower pressure (0.4 MPa)Blank: MPa
P: psi
B: bar
Z: Double scale (psi kgf/cm2)P: PT
T: NPT
G: G2000: 1/4" BR: B Series Regulator 2000: 1/4" 3000: 3/8" 4000: 1/2" -

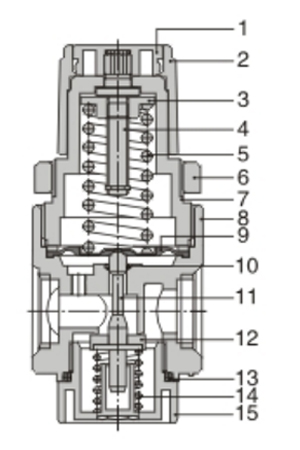

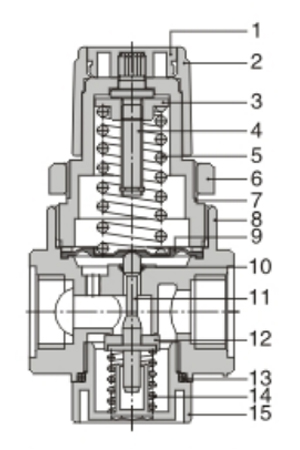

Inner structure | AirTAC - R ตัวปรับแรงลม รุ่น AR, BR Series
AR
BR
No Item Material 1 Push button POM 2 Adjusting button POM 3 Adjusting nut Steel 4 Adjusting pillar Steel 5 Adjusting spring SWC 6 Fixed ring POM 7 Adjusting seat POM 8 Body Aluminum alloy 9 Diaphragm SUS304 & Rubber 10 Needle O-ring NBR 11 Balance needle POM 12 Needle gasket Aluminum alloy & Rubber 13 Cap O-ring NBR 14 Return spring Stanless Steel 15 Regulator Cap POM -

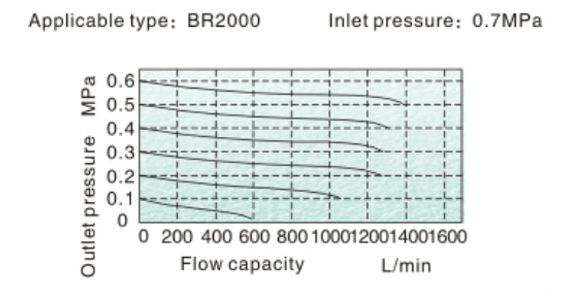

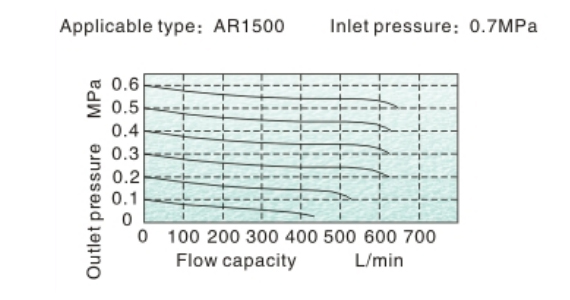

Flow chart | AirTAC - R ตัวปรับแรงลม รุ่น AR, BR Series
-

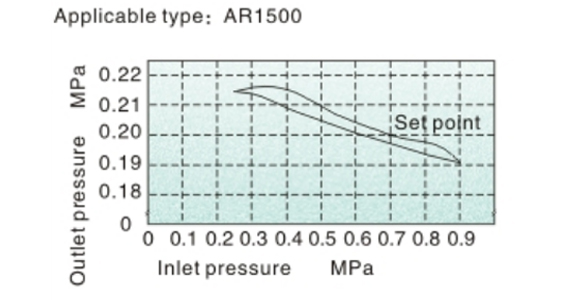

Pressure chart | AirTAC - R ตัวปรับแรงลม รุ่น AR, BR Series
-

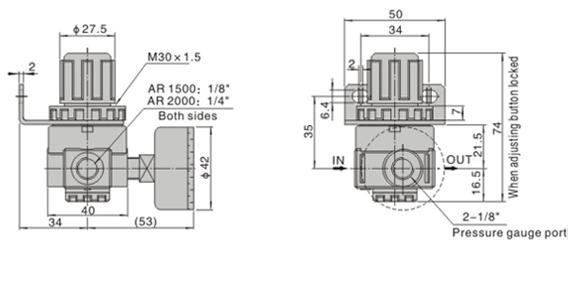

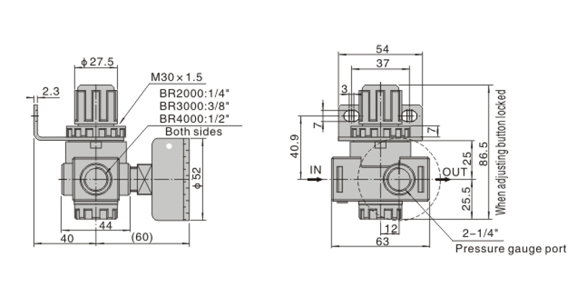

Dimensions | AirTAC - R ตัวปรับแรงลม รุ่น AR, BR Series
AR
BR
