AirTAC - แมคคานิควาล์ว Mechanical Valve แบบเท้าเหยียบ 3FM, 3F Series
AirTAC - แมคคานิควาล์ว Mechanical Valve แบบเท้าเหยียบ 3FM, 3F Series
- Direct acting and normally closed type
- The 3F series has aluminum foot pedal and 3FM series has plastic foot pedal, in direct acting type, horizontal and compact structure
- If the duration of direction-change is long, the valves with lock may be selected
- The clamping framework is stready and reliable that it is easy and quick to unlock. However
-
Specifications | AirTAC - แมคคานิควาล์ว Mechanical Valve แบบเท้าเหยียบ 3FM, 3F Series
รุ่นสินค้า ขนาดเกลียว การป้องกัน สภาวะทำงาน ชนิดเกลียว ชนิด ลักษณะ การใช้งาน แรงดัน (Mpa) 3FM210-M5 M5 L : มีล็อคตำแหน่ง - NC : ปรกติปิด
- NO : ปรกติเปิด- PT
- NPT
- BSPP3/2 2 ตำแหน่ง ใช้เท้า 0 ~ 0.8 3FM210-06 1/8" 3/2 2 ตำแหน่ง ใช้เท้า 0 ~ 0.8 3FM210-08 1/4" 3/2 2 ตำแหน่ง ใช้เท้า 0 ~ 0.8 3F210-06 1/8" 3/2 2 ตำแหน่ง ใช้เท้า 0 ~ 0.8 3F210-08 1/4" 3/2 2 ตำแหน่ง ใช้เท้า 0 ~ 0.8 -
Ordering code | AirTAC - แมคคานิควาล์ว Mechanical Valve แบบเท้าเหยียบ 3FM, 3F Series
Example: 3F21008LP
How to Select: 3F210(1) 08(2) L(3) P(4)
(1) Model (2) Port size (3)Note (4) Thread type 3FM210: 3/2way foot pedal valve (mini type) M5: M5 Blank: withoutlock
L : With lockP: PT
T: NPT
G: G06: 1/8 08: 1/4 3F210 : 3/2 way foot pedal valve 06: 1/8 08: 1/4 -
Inner structure | AirTAC - แมคคานิควาล์ว Mechanical Valve แบบเท้าเหยียบ 3FM, 3F Series
NO Item NO Item NO Item 1 Bushing 7 Body 13 Base 2 Fixed screw 8 Spring 14 Base pad 3 Fixed plate 9 E clip 15 Fixed screw 4 Spool 10 Spring bolder 16 Clip 5 Pedal 11 Override spring 6 O-ring 12 Fixed screw -

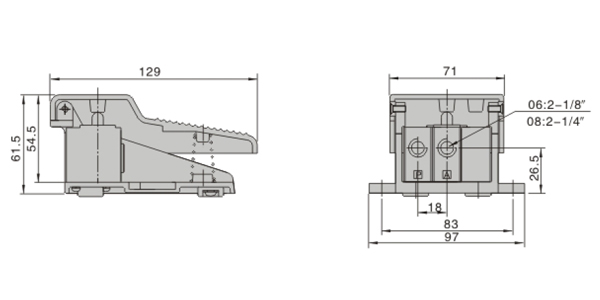

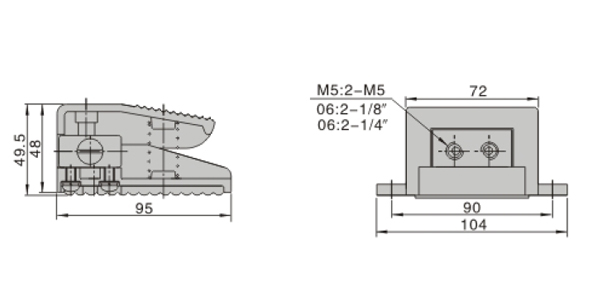

Dimensions | AirTAC - แมคคานิควาล์ว Mechanical Valve แบบเท้าเหยียบ 3FM, 3F Series
3FM210
3F210
3F210L
